Objetivo

Este proyecto surge de la necesidad de ubicar el radiador de la refrigeración líquida del ordenador en el exterior de la caja. Con esto se pretende mejorar la refrigeración del propio radiador, al tener mayor libertad para mover el aire; y la refrigeración de la caja en general, evitando introducir aire caliente en la caja y liberando volumen para mejorar la circulación del aire en el interior.

Como se verá a continuación el sistema de refrigeración también influía en la gráfica, no solo por dimensiones sino también por los flujos de aire.

Anteriormente el radiador estaba atornillado a la carcasa lateral, en la que se aprecia la rejilla con los orificios correspondientes. Esto hace que abrir la caja sea una maniobra laboriosa, aunque es cierto que no es algo que se haga todos los días.

En la foto podemos ver el área del lateral que ocupaba el radiador (240x120mm), también se puede apreciar el ancho del radiador con los ventiladores (55mm). Se puede observar a simple vista que el volumen ocupado es considerable, teniendo en cuenta el tamaño de la caja.

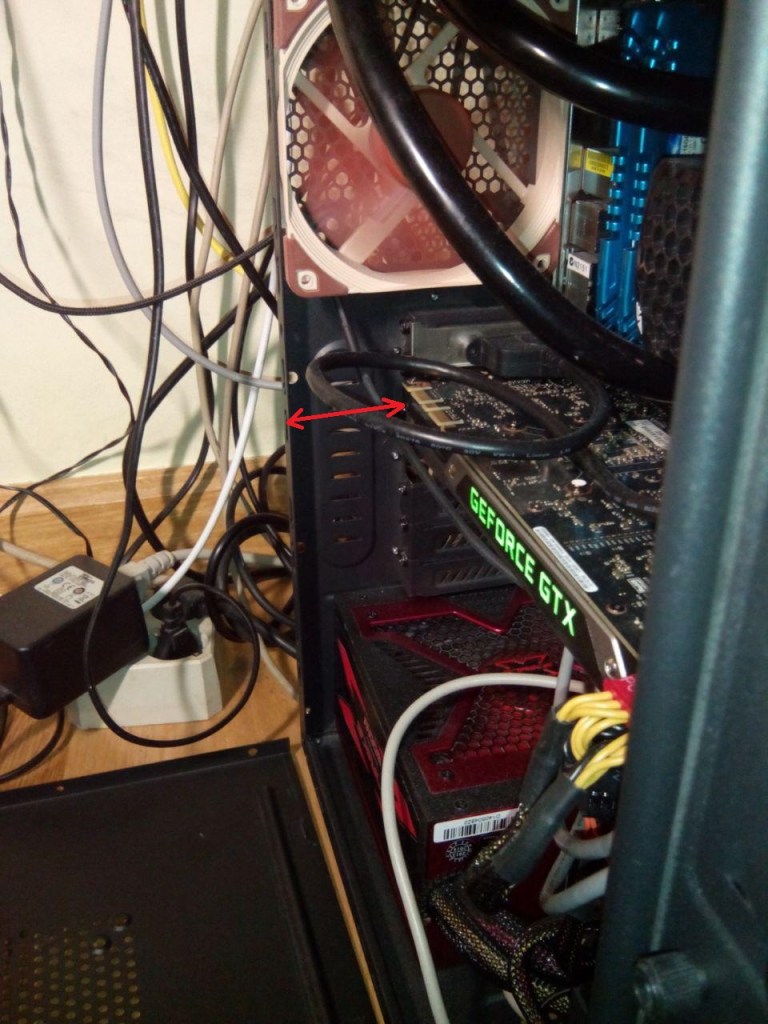

En esta foto se puede ver la poca distancia que queda entre el lateral de la gráfica, y donde va el panel lateral de la caja. Debido a esta distancia era difícil cerrar la caja, la tapa quedaba ligeramente abultada, aunque no había que forzar al cerrar, solo hacerlo con mucho cuidado.

Diseño en Catia V5

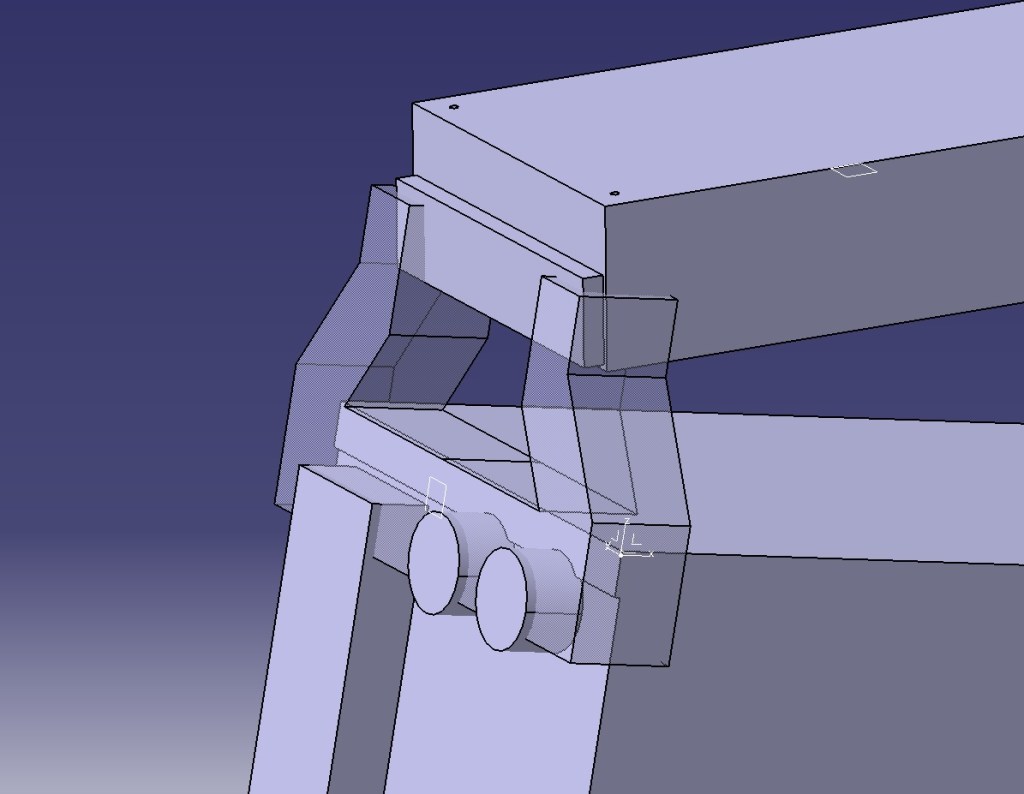

El diseño se ha realizado con CATIA V5, se han creado modelos tanto del radiador como de la caja con las medidas importantes: separaciones entre tornillos y tamaños máximos.

Una vez definidos los cuerpos, se genera la forma aproximada que tendrá el soporte, y cuando la tengamos, simplemente, por operaciones booleanas, se recortan unos a otros dejando solo la parte que necesitamos imprimir.

Luego solo hay que añadir los taladros necesarios.

Como en todos los diseños para imprimir con una 3D, hay que tener en cuenta cómo se va a imprimir. Aunque en este caso es relativamente sencillo por la forma final elegida.

Impresión de las piezas

En estas piezas la impresión fue relativamente sencilla, aunque son piezas grandes, el área de impresión fue suficientemente grande.

Al ser piezas con grandes volúmenes la tasa de relleno fue muy baja, ya que interesa una gran sección que resista posibles esfuerzos por golpes sin estar sometida a solicitaciones de carga importantes.

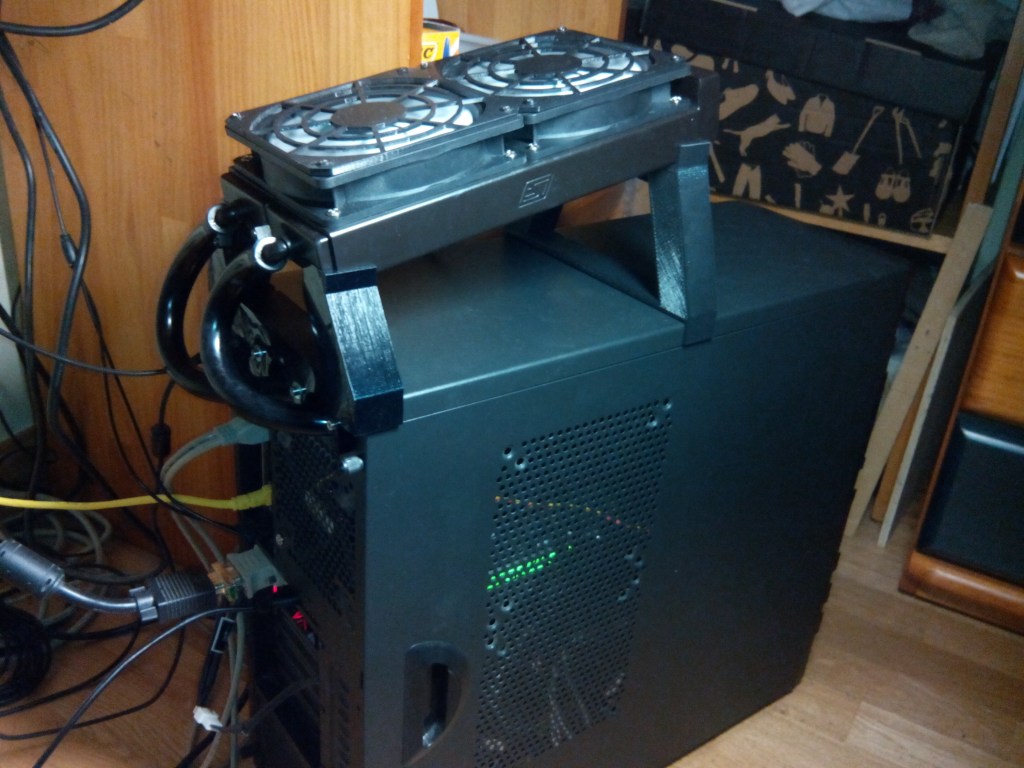

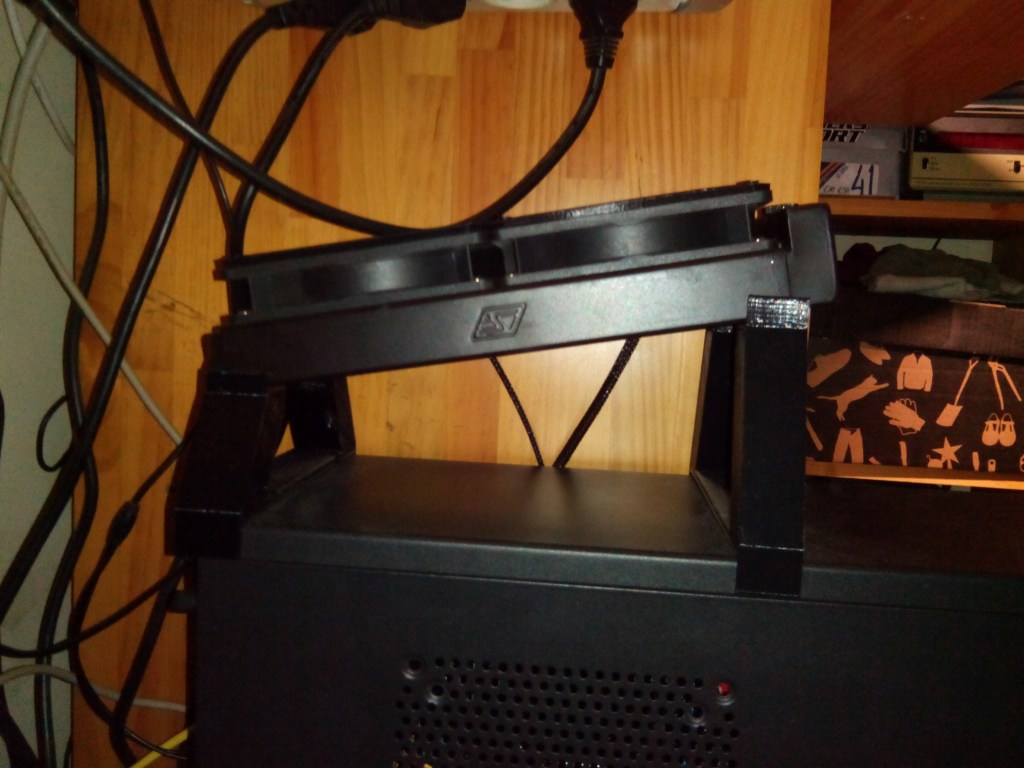

Proyecto terminado

•

•

Observaciones finales

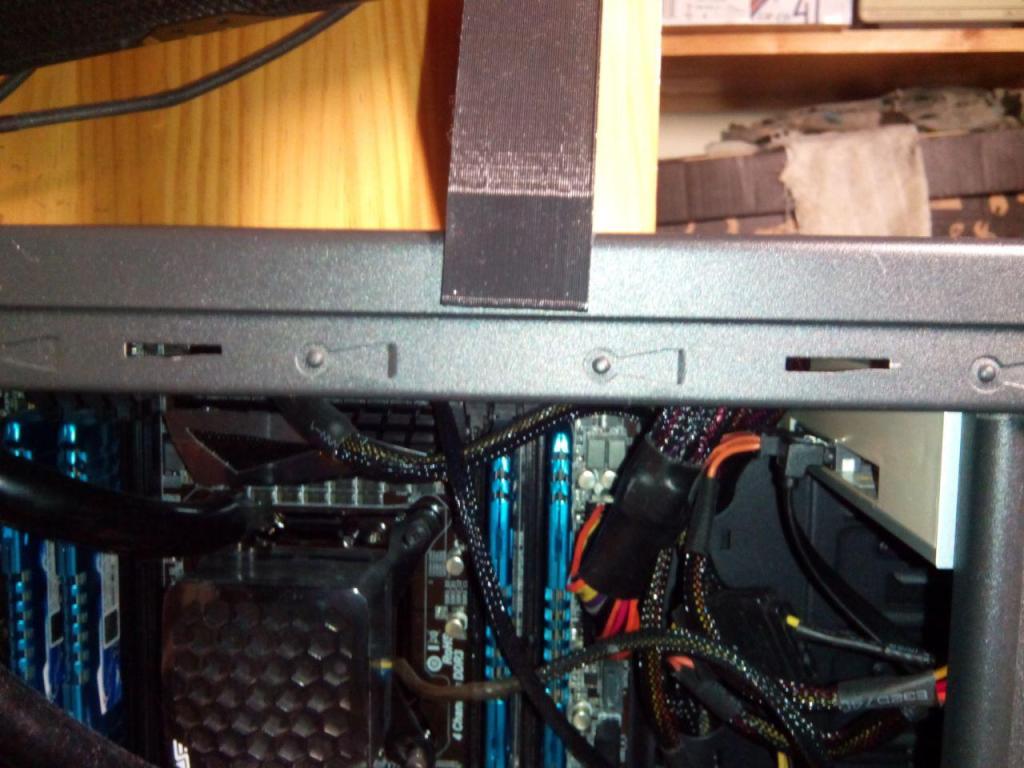

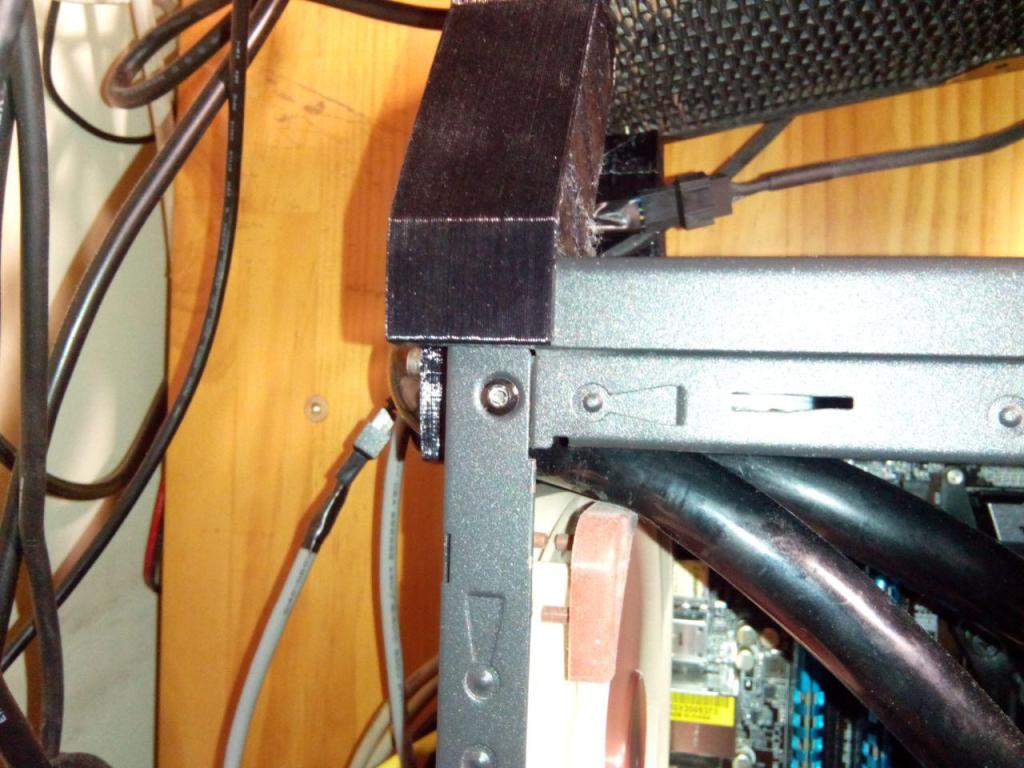

Una parte importante del diseño era que el soporte delantero que se apoya en la parte media de la caja no llevara tornillos, ya que eso implicaría taladrar una parte muy visible de la caja. Para esto he optado por poner unas patillas que abrazan la caja por la parte superior. La longitud de estas patillas también debe estar controlada para permitir retirar los paneles laterales sin tener que desmontar el radiador.

•

•

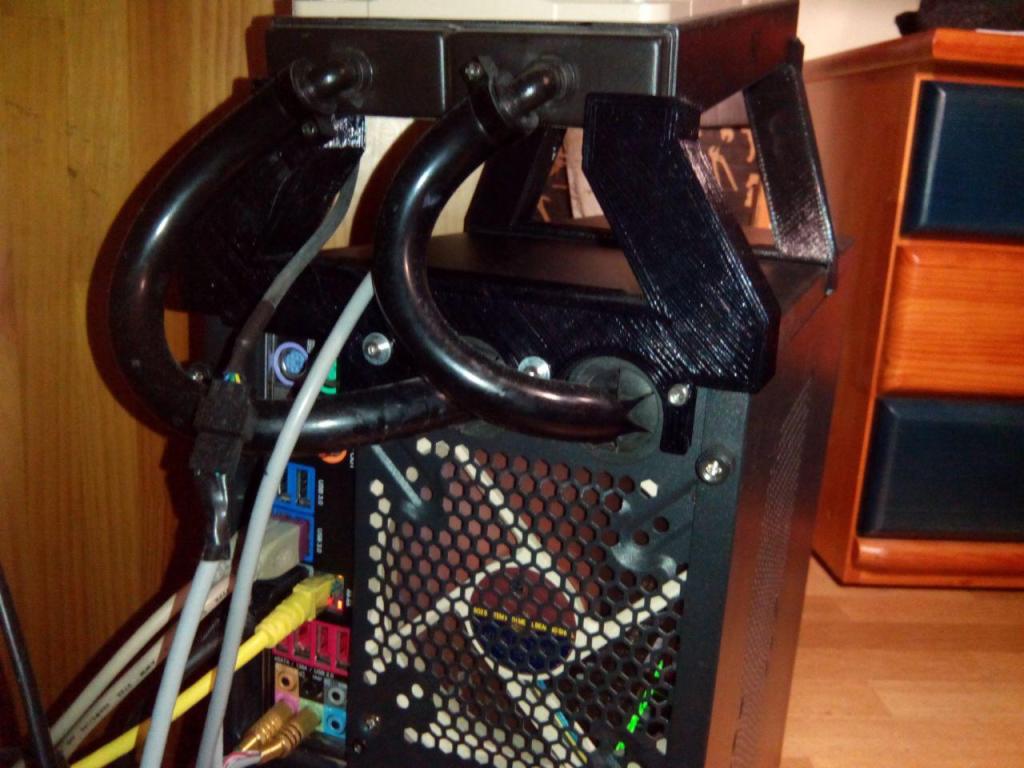

La única fijación que tiene el sistema compuesto por el radiador y los 2 sportes con la caja son 3 tornillos situados estratégicamente en la parte trasera de la caja.

No fue necesario alargar los tubos de refrigerante, sí que fue necesario fabricar unos alargadores para las conexiones de los ventiladores, utilice conectores sacados de los accesorios que no iba a usar de los propios ventiladores.

El objetivo inicial se consiguió. El radiador logra enfriar mejor el procesador. El rendimiento de la tarjeta gráfica mejora al permitir una mejor ventilación y al retirar fuentes de calor cercanas.
